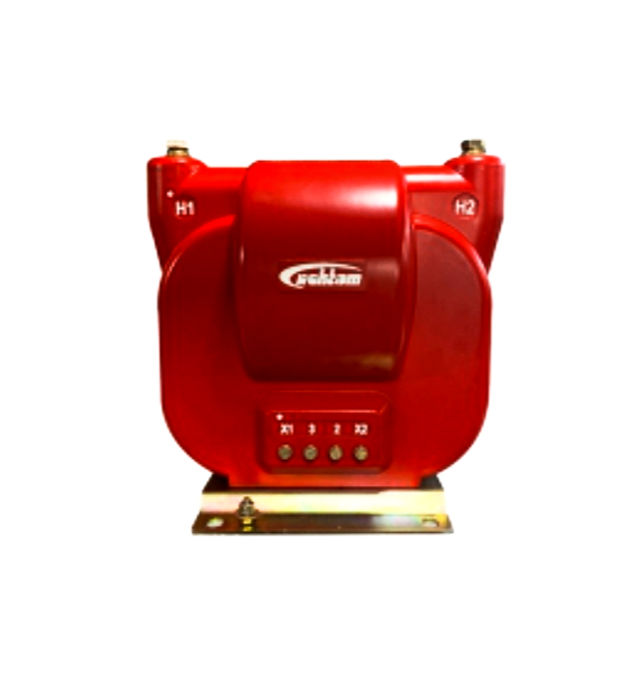

Transformador de potencial (TP)

O Transformador de Potencial (TP) é um dispositivo utilizado em sistemas elétricos para a medição e proteção de circuitos. Ele opera com base no princípio da indução eletromagnética, convertendo tensões de alta magnitude em tensões de menor magnitude, que são mais fáceis de serem manuseadas por instrumentos de medição e proteção.

O TP possui dois enrolamentos: o primário e o secundário. O enrolamento primário é conectado em série ao circuito que se deseja medir ou proteger, e a tensão que passa por este enrolamento é a tensão de carga do circuito. O enrolamento secundário, por outro lado, é conectado aos instrumentos de medição ou proteção.

A relação entre as tensões primária e secundária é determinada pela relação de espiras entre os enrolamentos primário e secundário. Por exemplo, um TP com uma relação de espiras de 1000:1 terá uma tensão secundária de 1 V quando a tensão primária for de 1000 V.

Existem vários tipos de TPs, incluindo os do tipo indutivo e capacitivo. Cada tipo tem suas próprias características e aplicações. Por exemplo, o TP tipo indutivo é usado em medições onde a tensão é inferior à relação de 200V por 1V.
